Wie funktioniert die Bemaßung an einem 3D-CAD Modell?
Was bedeutet das A in einem Kreis hinter einer Form- und Lagetoleranz?
Kennen Sie die Anwendung einer Orietierungsebene?
Anwendungsbeispiel
Hier wird das Maximum Material Prinzip auf eine Bohrung angewendet
und auf eine zweite Bohrung mit dem Bezug A.
Die Tolerierung auf die Aussenflächen ist dabei grob gegenüber der Tolerierung der beiden Bohrungen untereinander.
Anwendung einer Hüllbedingung
Die Anwendung einer Hüllbedingung erkennt man an einen E in einem Kreis.
Sinnvoll auf jeden Fall, wenn 2 Lagersitze zueinander fluchten.
In dem Bild links sehen sie eine Welle mit 2 Lagersitzen.
Vollständiges Bezugssystem
Ein vollständiges Bezgssystem besteht aus einem Primären, sekundären und tertiären Bezug.
Anwendung einer fluchtenden Achse
Die Anwendung einer fluchtenden Achse erkennt man an dem Bezug A-B. Wenn auf einer Welle 2 Lagersitze sind ist es nicht nur wichtig, dass die Lagersitze hochgenau gefertigt werden, sondern auch zueinander hoch genau laufen, dies kann man mit Hilfe einer fluchtenden Achse in der technischen Zeichnung ausdrücken.
Was ist ein Modifikator?

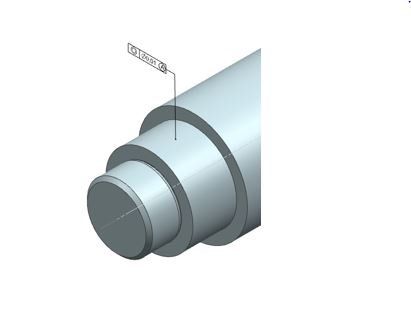

Das Symbol für den Modifikator ist ein A in einem Kreis. Der Modifikator A ist hier sinnvoll verwendet, um auf die Mittelachse zu verweisen. Wenn man mit 3D Bemaßung arbeitet wird anstelle des Pfeils ein Punkt verwendet.
